产品简介及应用范围
——
直流分体式Y系列新型产品，功能柔性分配设计，一个主机可拖6枪终端，自动分电，提升充电效率，大幅缩短充电时间双。适用于大型公交场站、泥头车站、物流园充电站等，大型车集中充电场所。
产品优点
——
✔ 大车快充：适合大型公交场站、泥头车站、物流园充电站等，大型车集中充电场所
✔ 分体设计：一个主机可拖6枪中断，功率柔性分配设计，自动分配充电，有效降低噪音
✔ 双枪同充：支持同一辆车双枪同充，提供充电功率，大幅缩短充电时间

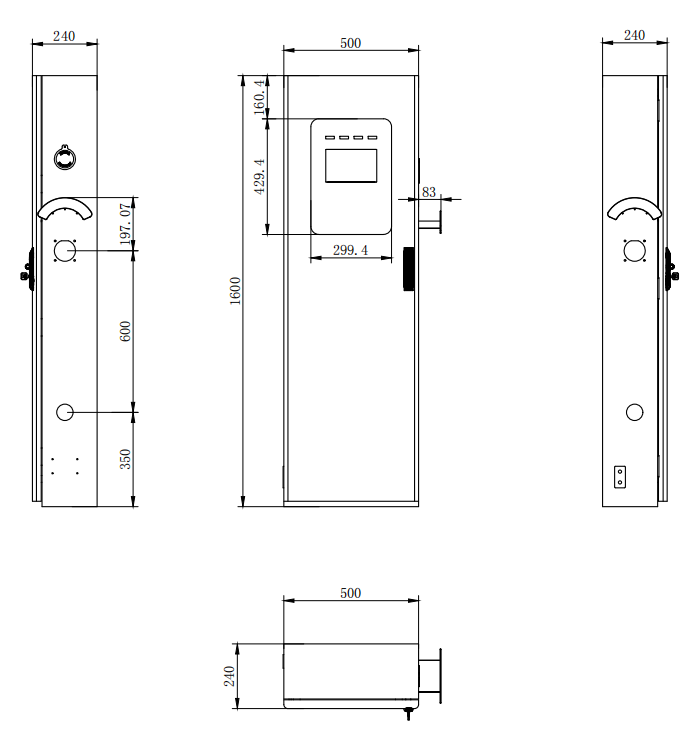

产品安装图
——
产品详情
——
整流柜技术参数
|
额定功率 |
240KW |
360KW |
||
|
最大输出电流 |
250A |
|||
|
机箱机柜尺寸 |
高2150*宽800*厚800mm |
|
||
|
充电模块品牌 |
永联/英飞源/盛弘/通合 |
|||
|
输出电压范围 |
DC150~750（1000V）可调 |
|
||
|
输入电压 |
AC380V±20% |
三相 +N+PE |
||
|
输入频率 |
50Hz±10% |
|
||
|
输出回路 |
4路 |
6路 |
8路 |
|
|
效 率 |
≥95% |
|
||
|
功率因数 |
≥0.99 |
50%-100%满载输出功率 |
||
|
稳压精度 |
≤±0.5% |
|
||
|
稳流精度 |
≤±1% |
输出负载20-100%定额范围 |
||
|
均流不平衡度 |
≤±5% |
|
||
|
纹波峰峰值 |
≤1% |
|
||
|
绝缘电阻 |
≥20MΩ |
|
||
|
防护等级 |
IP54 |
|
||
|
噪 音 |
≤65dB |
|
||
|
散热方式 |
强制风冷 |
|
||
|
ITHD |
≤5% |
50-100%满载输出功率 |
||
|
与终端柜通信方式 |
CAN通信 |
|
||
|
运行温度 |
-20℃~+50℃ |
|
||
|
存储温度 |
-40℃~+70℃ |
|
||
|
相对温度 |
5%~95% |
|
||
|
海拔高度 |
≤2000m |
|
||
|
安装方式 |
落地安装 |
|
||
终端柜技术参数
|
机箱机柜尺寸 |
高1600*宽500*厚240mm |
|||
|
输出电压范围 |
DC150~750（1000V）可调 |
|||
|
每路最大输出电流 |
250A |
|||
|
额定输出功率 |
60KW |
|||
|
最大输出功率 |
180KW |
|||
|
电能计量 |
精度1.0级 |
|||
|
显示方式 |
7寸 触摸显示屏 |
|||
|
启动 支付方式 |
刷卡、扫码、VIN车辆识别码、密码 |
|||
|
充电模式 |
自动充满、按时间、按电量、按金额 |
|||
|
保护功能 |
短路、过温、过流、漏电、过欠压等 |
|||
|
充电方式 |
全功率充、AB均充 |
|||
|
绝缘电阻 |
≥20MΩ |
|||
|
与整流柜通信方式 |
CAN通信 |
|||
|
联网方式 |
以太网/4G路由器 |
|||
|
防护等级 |
IP54 |
|||
|
运行温度 |
-20℃~+50℃ |
|||
|
噪 音 |
≤65dB |
|||
|
散热方式 |
强制风冷 |
|||
|
ITHD |
≤5% |
|||
|
与终端柜通信方式 |
CAN通信 |
|||
|
运行温度 |
-20℃~+50℃ |
|||
|
存储温度 |
-40℃~+70℃ |
|||
|
相对温度 |
5%~95% |
|||
|
海拔高度 |
≤2000m |
|||
|
安装方式 |
落地安装 |
|||
